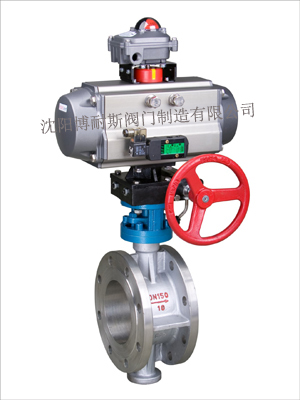

D643H/F气动法兰蝶阀 (硬密封)

一、气动法兰蝶阀 产品概述

博耐斯气动法兰蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要特点：结构简单、体积小重量轻、造价低，气动法兰蝶阀安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动法兰蝶阀全开时流通面积较大，启闭轻便省力，蝶扳旋转90角度便可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。其中硬密封蝶阀为多层次金属硬密封，具有弹性密封，无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀主要应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。微信：sy1668

二、气动法兰蝶阀 产品特点

（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良、零泄漏,使用寿命较长。
（3）流量特性趋于直线,调节性能好。
（4）结构简单,开关轻便,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。

三、气动法兰蝶阀 主要技术参数

四、气动法兰蝶阀 执行器技术参数

气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步。

五、气动法兰蝶阀 主要零件材料

六、气动法兰蝶阀 外形结构图

七、气动法兰蝶阀 安装连接尺寸
